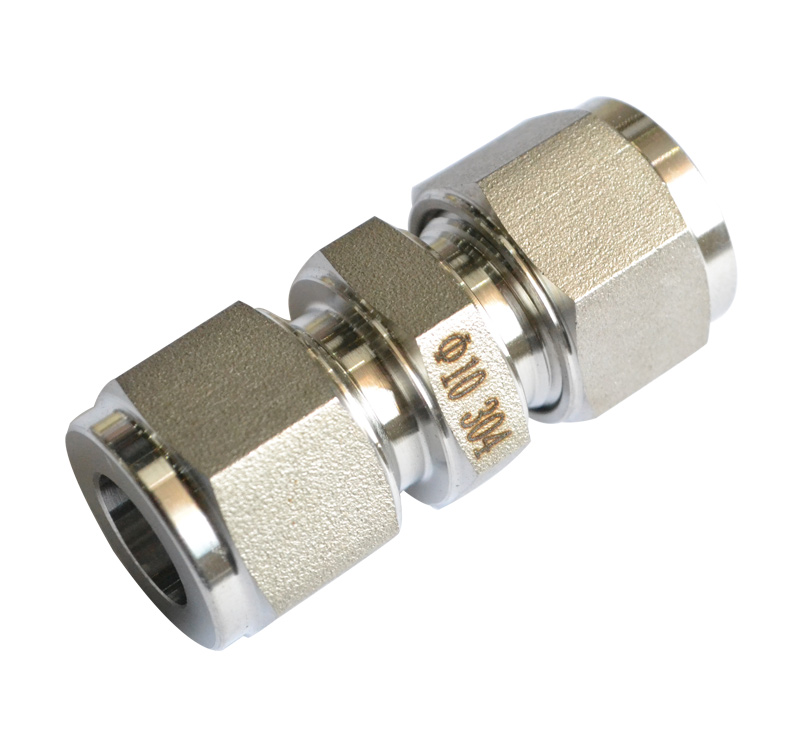

双卡套直通接头

双卡套直通接头

 材质：不锈钢  产地：江苏金湖  品牌：华升
 型号：HS-GJ  壁厚：定制  等级：定制
 直径：定制
产品特性：不锈钢双卡套直通接头,304双卡套直通接头,不锈钢双卡套直通,双卡套直通接头
产品简介：材质:不锈钢 ;产地:江苏金湖 ;品牌:华升 ;型号:HS-GJ ;壁厚:定制 ;等级:定制 ;直径:定制
金湖县华升计量仪器有限公司
详细介绍：

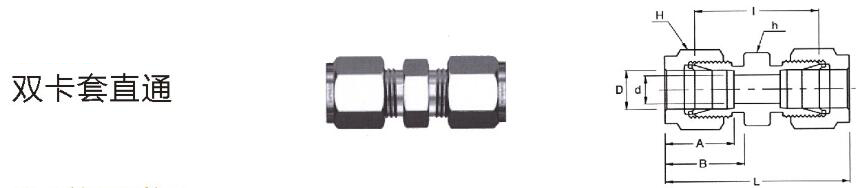

双卡套直通接头
连接英制管道
型号 管外径
D（incn)		 d
***小		 宽度 A B I L
h（incn) H（incn)
1 1/16 1.27 5/16 5/16 8.63 10.92 17.52 25.15
2 1/8 2.28 7/16 7/16 12.70 15.24 22.35 35.56
3 3/16 3.04 7/16 1/2 13.71 16.00 24.13 37.33
4 1/4 4.82 1/2 9/16 15.24 17.78 26.16 40.89
5 5/16 6.35 9/16 5/8 16.25 18.54 28.19 42.92
6 3/8 7.11 5/8 11/16 16.76 19.30 30.22 44.95
8 1/2 10.41 13/16 7/8 22.86 21.84 30.98 51.30
10 5/8 12.70 15/16 1 24.38 21.84 31.75 52.07
12 3/4 15.74 1-1/16 1-1/8 24.38 21.84 33.27 53.59
14 7/8 18.28 1-3/16 1-1/4 25.90 21.84 34.79 55.11
16 1 22.35 1-3/8 1-1/2 31.24 26.41 40.38 64.77
20 1-1/4 27.69 1-3/4 1-7/8 41.15 38.86 48.00 92.20
24 1-1/2 34.04 2-1/8 2/1/4 50.04 45.21 53.59 107.95
32 2 45.97 2-3/4 3 67.56 62.74 74.68 149.35



 双卡套直通接头
连接公制管道

型号 管外径
D（mm)		 d
min		 宽度 A B I L
h（mm) H（mm)
2M 2 1.7 12 12 12.9  15.3  22.4  35.6
3M 3 2.4 12 12 12.9  15.3  22.1  35.3
4M 4 2.4 12 12 13.7  16.1  24.1  37.3
6M 6 4.8 14 14 15.3  17.7  26.2  41.0
8M 8 6.4 15 16 16.2  18.6  28.2  43.2
10M 10 7.9 18 19 17.2  19.5  31.0  46.2
12M 12 9.5 22 22 22.8  22.0  31.0  51.2
15M 15 11.9 24 25 24.4  22.0  31.8  52.0
16M 16 12.7 24 25 24.4  22.0  31.8  52.0
18M 18 15.1 27 30 24.4  22.0  33.3  53.5
20M 20 15.9 30 32 26.0  22.0  34.8  55.0
22M 22 18.3 30 32 26.0  22.0  34.8  55.0
25M 25 21.8 35 38 31.3  26.5  40.4  65.0
