KFQ系列空气分配器
KFQ系列空气分配器
| 品牌：华升 | 型号：KFQ | 加工定制：是 | ||||
| 规格：KFQ-Ⅰ KFQ-Ⅱ KFQ-Ⅲ | 调压范围：1MPa-2.5MPa MPa | 最高使用压力：2.5MPa MPa | ||||
| 适用范围：电力、冶金、化工、医药、纺织 | 口径：Φ6或Φ8 mm | 结构：法兰式 螺纹式 | ||||
| 材质：不锈钢 | 重量：不一定 kg |
产品特性：不锈钢KFQ-Ⅰ气源分配器,KFQ-Ⅰ-6T气源分配器,KFQ-Ⅰ-12T空气分配器,空气分配器操作规程
产品简介：品牌:华升 ;型号:KFQ ;加工定制:是 ;规格:KFQ-Ⅰ KFQ-Ⅱ KFQ-Ⅲ ;调压范围:1MPa-2.5MPa MPa;最高使用压力:2.5MPa MPa;适用范围:电力、冶金、化工、医药、纺织 ;口径:Φ6或Φ8 mm;结构:法兰式 螺纹式 ;材质:不锈钢 ;重量:不一定 kg
金湖县华升计量仪器有限公司
详细介绍：

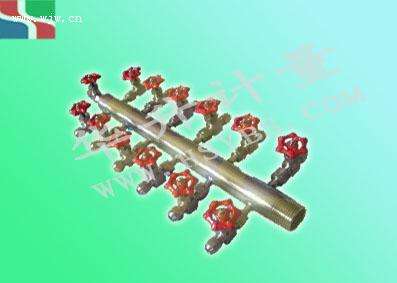

KFQ系列空气分配器
一、概述
KFQ系列空气分配器又称气源分配器。结构合理、安装方便，它是现场分散安装的气动仪表与仪表空气总管相连接的中间桥梁，空气分配器固定安装在适当位置的墙上或柱子上，由管架上的仪表空气总管用支管将仪表空气送到空气分配器中，然后通过空气分配器的各阀门用Φ6或Φ8小支管将空气送至分配器附近的各用气仪表中。其中KFQ-Ⅰ型、KFQ-Ⅱ型下端设有排污阀，可定期将空气中的冷凝水从中排出，以免水分带入气动仪表内影响仪表正常工作。

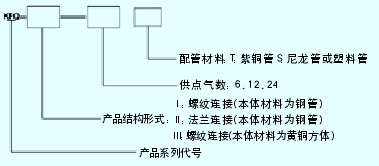

二、型号编制说明
三、外型结构与安装尺寸

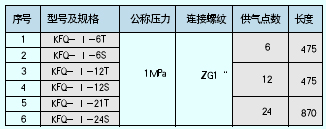

1、KFQ-Ⅰ型系列空气分配器为螺纹连接形式，供气点数分6、12、24三种等，公称压力1MPa，各支管采用本公司生产的气动管路截止阀进行连接。外形结构及规格、尺寸见图示和表一。
KFQ-Ⅰ型系列空气分配器

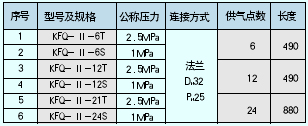

2、KFQ-Ⅱ型系列空气分配器为法兰连接形式，供气点数分6、12、24三种等，公称压力2.5MPa，各支管采用本公司生产的双卡套针型截止阀进行连接。外形结构及规格、尺寸见图示和表二。
KFQ-Ⅱ型系列空气分配器
3、KFQ-Ⅲ型系列空气分配器为螺纹连接形式，供气点数分6、12、24三种等，公称压力1MPa，该产品主要由阀体、阀针组件、堵头、接头（分尼龙管、铜管接头）四大组件组成。外形结构及规格、尺寸见图示和表三。
KFQ-Ⅲ型系列空气分配器
一、概述
KFQ系列空气分配器又称气源分配器。结构合理、安装方便，它是现场分散安装的气动仪表与仪表空气总管相连接的中间桥梁，空气分配器固定安装在适当位置的墙上或柱子上，由管架上的仪表空气总管用支管将仪表空气送到空气分配器中，然后通过空气分配器的各阀门用Φ6或Φ8小支管将空气送至分配器附近的各用气仪表中。其中KFQ-Ⅰ型、KFQ-Ⅱ型下端设有排污阀，可定期将空气中的冷凝水从中排出，以免水分带入气动仪表内影响仪表正常工作。
二、型号编制说明
三、外型结构与安装尺寸
1、KFQ-Ⅰ型系列空气分配器为螺纹连接形式，供气点数分6、12、24三种等，公称压力1MPa，各支管采用本公司生产的气动管路截止阀进行连接。外形结构及规格、尺寸见图示和表一。
KFQ-Ⅰ型系列空气分配器
2、KFQ-Ⅱ型系列空气分配器为法兰连接形式，供气点数分6、12、24三种等，公称压力2.5MPa，各支管采用本公司生产的双卡套针型截止阀进行连接。外形结构及规格、尺寸见图示和表二。
KFQ-Ⅱ型系列空气分配器
3、KFQ-Ⅲ型系列空气分配器为螺纹连接形式，供气点数分6、12、24三种等，公称压力1MPa，该产品主要由阀体、阀针组件、堵头、接头（分尼龙管、铜管接头）四大组件组成。外形结构及规格、尺寸见图示和表三。
KFQ-Ⅲ型系列空气分配器
