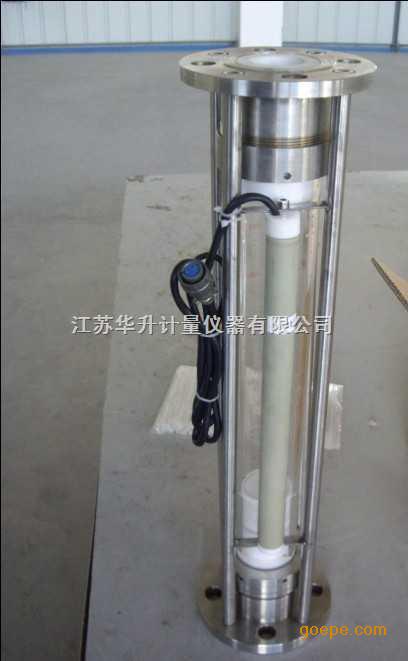

电远传玻璃转子流量计
电远传玻璃转子流量计
| 品牌：华升 | 型号：LYC | 加工定制：是 | ||||
| 类型：变面积式 | 测量范围：可选 m3/h | 精度等级：可选 | ||||
| 公称通径：可选 mm | 适用介质：可选 | 工作压力：≤0.6 MPa | ||||
| 工作温度：≤120 ℃ |
产品特性：远传转子流量计,化工厂远传流量计,不锈钢玻璃浮子流量计,远程玻璃转子流量计
产品简介：品牌:华升 ;型号:LYC ;加工定制:是 ;类型:变面积式 ;测量范围:可选 m3/h;精度等级:可选 ;公称通径:可选 mm;适用介质:可选 ;工作压力:≤0.6 MPa;工作温度:≤120 ℃
金湖县华升计量仪器有限公司
详细介绍：
一、 工作原理
玻璃管浮子流量计垂直安装在管道上，当流体自下而上流经锥形管时，被浮子节流，在浮子的上、下游之间产生差压，浮子在此差压作用下上升。当浮子上升的力与浮子所受的重力、浮力及粘性力的合力相等时，浮子处于平衡位置。因此，流经流量计的流通面积的介质流量与浮子的上升高度，即流量计的流通面积之间存在着一定的比例关系。
二、 技术参数
注：特殊流量可定制
四、安装尺寸及结构图
防腐电远传玻璃流量计型号
LYC-10F LYC-15F LYC-25F LYC-40F LYC-50F
玻璃管浮子流量计垂直安装在管道上，当流体自下而上流经锥形管时，被浮子节流，在浮子的上、下游之间产生差压，浮子在此差压作用下上升。当浮子上升的力与浮子所受的重力、浮力及粘性力的合力相等时，浮子处于平衡位置。因此，流经流量计的流通面积的介质流量与浮子的上升高度，即流量计的流通面积之间存在着一定的比例关系。
二、 技术参数
|
公称通径 |
型号 | 测量范围 | 精度等级% | 允许被测流体状态 | |||
| DN(mm) | 水20℃ | 空气20℃ 101325Pa | 现场指示 | 电流输出 | 温度(℃) | 压力(Mpa) | |
| 10 | LYC-10 | 5-50L/h | 150-1500NL/h | 2.5 | 1 | 0-70 | ≤0.6 |
| 15 | LYC-15 | 6-60L/h | 180-1800NL/h | ||||
| 8-80L/h | 240-2400NL/h | ||||||
| 16-160L/h | 480-4800NL/h | ||||||
| 25-250L/h | 750-7500NL/h | ||||||
| 25 | LYC-25 | 40-400L/h | 1.2-12Nm3/h | ||||
| 60-600L/h | 1.8-18Nm3/h | ||||||
| 100-1000L/h | 3-30Nm3/h | ||||||
| 40 | LYC-40 | 250-1600L/h | 7.5-48Nm3/h | ||||
| 250-2500L/h | 7.5-75Nm3/h | ||||||
| 50 | LYC-50 | 400-4000L/h | 12-120Nm3/h | ||||
| 600-6000L/h | 18-180Nm3/h | ||||||
| 80 | LYC-80 | 1-10m3/h | 50-250m3/h | ≤0.4 | |||
| 1.6-16m3/h | 80-400m3/h | ||||||
| 100 | LYC-100 | 5-25m3/h | 120-600m3/h | ||||
| 8-40m3/h | 200-1000m3/h | ||||||
四、安装尺寸及结构图
|
型号 |
ФA | ФB | C | D | E | n-ΦE | MF | MG |
| LYC-10 | 90 | 60 | 220±2 | 280±2 | 280±2 | 4-Φ12 | ||
| LYC-15 | 95 | 65 | 414±2 | 474±2 | 474±2 | 4-Φ14 | G3/4 | G3/4 |
| LYC-25 | 115 | 85 | 414±2 | 474±2 | 474±2 | 4-Φ14 | G1 | G1 |
| LYC-40 | 145 | 110 | 496±2 | 556±2 | 556±2 | 4-Φ18 | G11/2 | G11/2 |
| LYC-50 | 160 | 125 | 516±2 | 576±2 | 576±2 | 4-Φ18 | G2 | G2 |
| LYC-80 | 195 | 160 | 568±2 | 628±2 | 628±2 | 4-Φ18 | ||
| LYC-100 | 215 | 180 |
LYC-10F LYC-15F LYC-25F LYC-40F LYC-50F
