WTQ-288 电接点压力式温度计
WTQ-288 电接点压力式温度计
| 品牌：华升 | 型号：WTZ-288 | 加工定制：是 | ||||
| 类型：压力式 | 测量范围：可选 ℃ | 精度：可选 | ||||
| 示值误差：可选 | 规格：可选 |
产品特性：全不锈钢电接点压力式温度计,蒸汽压力式温度计,压力式温度计,WTZ-288电接点压力式温度计
产品简介：品牌:华升 ;型号:WTZ-288 ;加工定制:是 ;类型:压力式 ;测量范围:可选 ℃;精度:可选 ;示值误差:可选 ;规格:可选
金湖县华升计量仪器有限公司
详细介绍：
WTZ-288、WTQ-288 电接点压力式温度计 WTZ-288型 系列电接点温度计适用于16米距离内，测量范围(-20~+120)℃，无腐蚀场合的温度测量和控制。WTZ-288型 系列电接点温度计采用压力式温度计原理制成，具有结构简单、使用方便和价格低廉等特点。
WTZ-288、WTQ-288 电接点压力式温度计
的详细介绍
WTZ-288、WTQ-288 电接点压力式温度计
一、概况
WTZ-288型 系列电接点温度计适用于16米距离内，测量范围(-20~+120)℃，无腐蚀场合的温度测量和控制。
WTZ-288型 系列电接点温度计采用压力式温度计原理制成，具有结构简单、使用方便和价格低廉等特点。

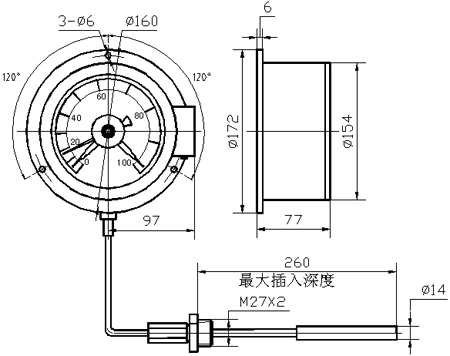

图一，外形图
二、主要技术指标 WTZ-288、WTQ-288 电接点压力式温度计
1. 温度标度和测量范围(℃)：
|
标度范围
|
-20～+60
|
0～100
|
20～120
|
|
测量范围
|
20～60
|
40～100
|
60～120
|
2. 指示精确度：1.5(测量范围部分的要求)
3. 尾长(m)：3，5，10，16(也可按照用户要求定制。如不指明长度，
按5m供货)
4. 电接点性能：
(1) 接点型式：上，下限；(2)接点容量10VA(无感负载)
(2) 接线图：如图二所示；(4)控制状态说明：如表一所示

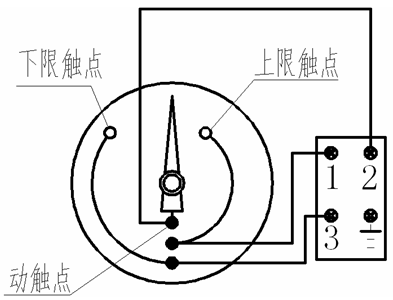

图二，线路图
|
控制方式
|
被测量温度值
|
接点工作状态
|
|
|
上下限
|
小于上下限设定值
|
1-2
3-2
|
断
闭
|
|
大于下限设定值
小于上限设定值
|
1-2
3-2
|
断
断
|
|
|
大于上下限设定值
|
1-2
3-2
|
闭
断
|
|
三、外接线路参考
WTZ(Q)-288型系列电接点温度计上下限电装置的接点容量为10VA无感，所以每一个用户都要解决接点功率放大问题。为了方便用户，我们将具有抗振和灭弧效果的功放线路推荐如下：

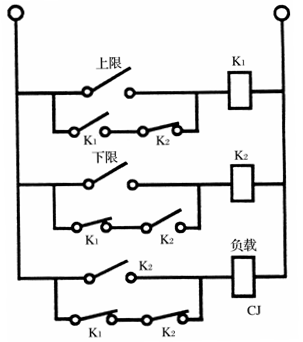

图三，功放线路
线路提示：
该功放线路中的下限接点只要接触一次，线圈回路便进入自锁状态。也只有当上限接点动作一次，下限回路才退出自锁，从而实现保护电触头的要求。
