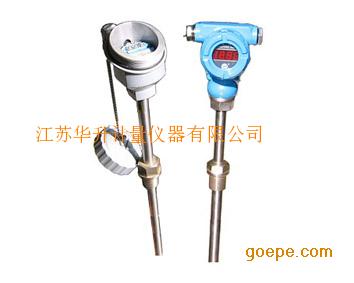

一体化温度变送器
一体化温度变送器
| 品牌：华升 | 型号：SBWR | 加工定制：是 | ||||
| 类型：温度变送器 | 测量范围：可选 ℃ | 精度：可选 | ||||
| 示值误差：可选 | 外形尺寸：可选 mm | 规格：可选 |
产品特性：温度变送器,热电偶温度变送器,热电阻温度变送器,0～600度一体化温度变送器
产品简介：品牌:华升 ;型号:SBWR ;加工定制:是 ;类型:温度变送器 ;测量范围:可选 ℃;精度:可选 ;示值误差:可选 ;外形尺寸:可选 mm;规格:可选
金湖县华升计量仪器有限公司
详细介绍：
概述
一、SBWR热电偶温度变送器、SBWZ热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它采用二线传送方式（两根导线作为电源输入，信号输出的公用传输线）。将热电偶、热电阻信号变换成输入电信号或被测温度或成线性的4～20mA的输出信号，变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用于冶金、石油化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
二、温度变送器特点
1、采用环氧树脂密封结构，因此抗震、耐温，适合在恶劣现场环境中安装使用。
2、现场安装于热电阻、热电偶的接线盒内，直接输出4～20mA，这样既省去较贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。
3、精度高、功耗低、使用环境温度范围宽、工作稳定可靠。
4、量程可调，并具有线性化较正功能，热电偶温度变送器具有冷端自动补偿功能。应用面广，既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装入检测设备中。
三、主要技术指标
1、输入：热电阻Pt100、Cu50、Cu100
热电偶K、E、S、B、T、J、N
2、输出：在量程范围内输出4～20mA直流信号可与热电阻温度计的输出电阻信号成线性，可与热电阻温度计的输入温度信号成线性；可与热电偶输入的毫伏信号成线性，也可与热电偶温度计的输入温度信号成线性。
3、基本误差：0.1 ， 0.2， 0.5 。
4、传送方式：二线制
5、变送器工作电源电压最低12V，最高35V，额定工作电压24V。
6、负载：极限负二载电阻按下式计算
RL（max）=50×（Vmm-12）
即24V时负载电阻可在0～600Ω范围内选用）额定负载250Ω。
注：量程可调式变送器，改变量程时零点与满度需反复调试；电偶型变送器在调试前须预热30分钟。
7、环境温度影响≤0.05%1℃
8、正常工作环境：
a、环境温度-25℃～+80℃
b、相对湿度5%～95%
c、机械振动f≤55Hz振幅＜0.15mm
四、型号、类别：
一、SBWR热电偶温度变送器、SBWZ热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它采用二线传送方式（两根导线作为电源输入，信号输出的公用传输线）。将热电偶、热电阻信号变换成输入电信号或被测温度或成线性的4～20mA的输出信号，变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用于冶金、石油化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
二、温度变送器特点
1、采用环氧树脂密封结构，因此抗震、耐温，适合在恶劣现场环境中安装使用。
2、现场安装于热电阻、热电偶的接线盒内，直接输出4～20mA，这样既省去较贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。
3、精度高、功耗低、使用环境温度范围宽、工作稳定可靠。
4、量程可调，并具有线性化较正功能，热电偶温度变送器具有冷端自动补偿功能。应用面广，既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装入检测设备中。
三、主要技术指标
1、输入：热电阻Pt100、Cu50、Cu100
热电偶K、E、S、B、T、J、N
2、输出：在量程范围内输出4～20mA直流信号可与热电阻温度计的输出电阻信号成线性，可与热电阻温度计的输入温度信号成线性；可与热电偶输入的毫伏信号成线性，也可与热电偶温度计的输入温度信号成线性。
3、基本误差：0.1 ， 0.2， 0.5 。
4、传送方式：二线制
5、变送器工作电源电压最低12V，最高35V，额定工作电压24V。
6、负载：极限负二载电阻按下式计算
RL（max）=50×（Vmm-12）
即24V时负载电阻可在0～600Ω范围内选用）额定负载250Ω。
注：量程可调式变送器，改变量程时零点与满度需反复调试；电偶型变送器在调试前须预热30分钟。
7、环境温度影响≤0.05%1℃
8、正常工作环境：
a、环境温度-25℃～+80℃
b、相对湿度5%～95%
c、机械振动f≤55Hz振幅＜0.15mm
四、型号、类别：
|
型号 |
分度号 | 测量范围℃ |
| HS-SBWR-2180 | E |
0～400 0～600 |
| HS-SBWR-2280 | K |
0～400 0～600 0～800 0～1000 |
| HS-SBWR-2380 | S | 600～1600 |
| HS-SBWR-2880 | N |
0～400 0～600 0～800 0～1000 0～1200 |
| HS-SBWR-4180 | E | 0～600 |
| HS-SWWR-4280 | K | 0～1100 |
| HS-SWWR-4380 | S | 0～1600 |
| HS-SWWR-4480 | B | 0～1600 |
| HS-SWWR-4580 | T | 0～400 |
| HS-SBWR-4880 | N | 0～1200 |
| HS-SBWZ-2180 | Cu50 | -50～150 |
| HS-SBWZ-2280 | Cu100 | -50～150 |
| HS-SBWZ-2480 | Pt100 |
0～500 -100～2000 |
| HS-SBWZ-4480 | Pt100 | -200～500 |
