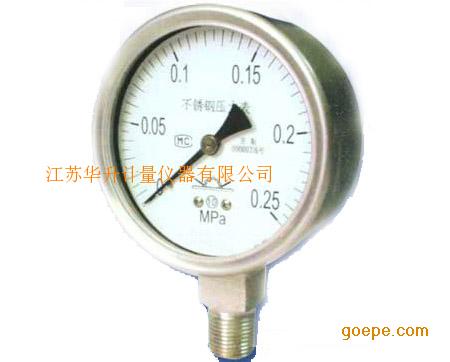

Y-60B不锈钢压力表
Y-60B不锈钢压力表
| 品牌：华升 | 型号：Y-150B | 加工定制：是 | ||||
| 类型：不锈钢压力表 | 测量范围：可选 MPa | 精度等级：可选 | ||||
| 联接型式：可选 | 公称直径：可选 mm | 环境温度：可选 ℃ |
产品特性：Y-150压力表,2.5级不锈钢压力表,0.4级精密压力表,Y-100B不锈钢压力表
产品简介：品牌:华升 ;型号:Y-150B ;加工定制:是 ;类型:不锈钢压力表 ;测量范围:可选 MPa;精度等级:可选 ;联接型式:可选 ;公称直径:可选 mm;环境温度:可选 ℃
金湖县华升计量仪器有限公司
详细介绍：
不锈钢压力表仪表零件均采用不锈钢材料制成。整机结构设计新颖，工艺精良。仪表具有较高的测量精确度和持久的稳定性，使用适应性强。是国内用户对引进国外先进技术装备中同类型仪表实现国产化的理想配套产品。
结构原理
仪表由导压系统(包括接头、弹簧管等)、齿轮传动机构、指示装置和外壳组成。全部零件均采用不锈钢材料制成。当弹簧管在被测介质的压力作用下，其管端产生相应的弹性变形，经齿轮传动机构放大，由指示装置将被测压力值在度盘上指示出来。
仪表外壳为密封型结构，能有效地保护内部机件免受环境影响和污秽的侵入。同时通过对表壳内充油，能够抗被测介质压力的脉动和工作环境剧烈震动的影响，兼顾了耐腐蚀及抗震性能。
使用环境温度:5-55℃(表壳内充甘油); -25~55℃(表壳内充硅油); -40-70℃(表壳内不充液)
温度影响:不大于0.4％10℃(使用温度偏离20 ±5℃)
抗工作环境振动:V·H·3(表壳内不充液); V·H·4(表壳内充液)
外壳防护等级:IP64
结构原理
仪表由导压系统(包括接头、弹簧管等)、齿轮传动机构、指示装置和外壳组成。全部零件均采用不锈钢材料制成。当弹簧管在被测介质的压力作用下，其管端产生相应的弹性变形，经齿轮传动机构放大，由指示装置将被测压力值在度盘上指示出来。
仪表外壳为密封型结构，能有效地保护内部机件免受环境影响和污秽的侵入。同时通过对表壳内充油，能够抗被测介质压力的脉动和工作环境剧烈震动的影响，兼顾了耐腐蚀及抗震性能。
| 型 号 | 标度范围MPa | 精确度等级 |
|
Y-60B |
0~0.6 、1、1.6、2.5、4、6、 10 、16、25、40、60 -0.1~0.5 、0.9、1.5、2.4 |
2.5 |
|
Y-100B Y-150B |
0~0.1 、0.16、0.25、0.4、0.6、 1 、1.6、2.5、 4 、6、10、16、25、40、60 -0.1~0 、0.06、0.15、0.3、 0.5 、0.9、1.5、2.4 |
1.5 |
使用环境温度:5-55℃(表壳内充甘油); -25~55℃(表壳内充硅油); -40-70℃(表壳内不充液)
温度影响:不大于0.4％10℃(使用温度偏离20 ±5℃)
抗工作环境振动:V·H·3(表壳内不充液); V·H·4(表壳内充液)
外壳防护等级:IP64
