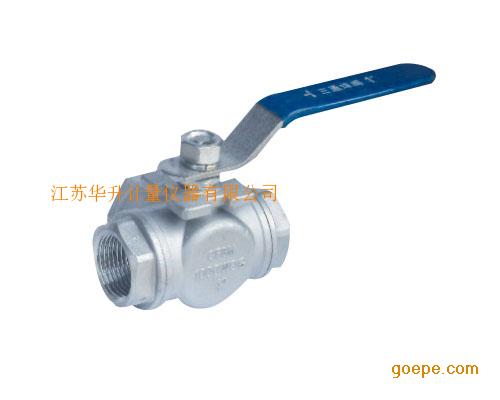

Q15F-16内螺纹三通球阀
Q15F-16内螺纹三通球阀
| 品牌：华升 | 型号：Q15F-16P | 结构形式：斜板式 | ||||
| 材质：可选 | 连接形式：多种可选择 | 公称通径：可选 mm | ||||
| 压力环境：可选 | 工作温度：可选 | 驱动方式：手动 | ||||
| 标准：国标 | 零部件及配件：配件 |
产品特性：内螺纹三通球阀生产厂家,Q15F-16内螺纹三通球阀价格,Q15F-16P三通球阀,Q15F-16内螺纹三通球阀
产品简介：品牌:华升 ;型号:Q15F-16P ;结构形式:斜板式 ;材质:可选 ;连接形式:多种可选择 ;公称通径:可选 mm;压力环境:可选 ;工作温度:可选 ;驱动方式:手动 ;标准:国标 ;零部件及配件:配件
金湖县华升计量仪器有限公司
详细介绍：
产品特点：
1、结构紧凑，启闭迅速，流道畅通，液体阻力小。
2、密封性能好，利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通可制成L型通口，也可制成T型通口。
主要外形尺寸和连接尺寸
（图1：内螺纹三通球阀外形尺寸图）
| 规格 | ød | L | H | H 1 | W | J | F | øB 1 | øB 2 | øA 1 | øA 2 | P | øDN | |
| 1/4 ″ | DN8 | 11 | 79 | 42 | 70 | 160 | 7 | 39.5 | 42 | 36 | 5.5 | 5.5 | 9 | NPT BSP PT DIN Etc |
| 3/8 ″ | DN10 | 11 | 79 | 42 | 70 | 160 | 7 | 39.5 | 42 | 36 | 5.5 | 5.5 | 9 | |
| 1/2 ″ | DN15 | 11 | 79 | 42 | 70 | 160 | 7 | 39.5 | 42 | 36 | 5.5 | 5.5 | 9 | |
| 3/4 ″ | DN20 | 15 | 88 | 49 | 77 | 160 | 7 | 44 | 42 | 36 | 5.5 | 5.5 | 9 | |
| 1 ″ | DN25 | 20 | 108 | 59 | 87 | 175 | 9 | 54 | 50 | 42 | 5.5 | 5.5 | 11 | |
| 1-1/4 ″ | DN32 | 25 | 124 | 65 | 93 | 175 | 9 | 62 | 50 | 42 | 5.5 | 5.5 | 11 | |
| 1-1/2 ″ | DN40 | 32 | 135 | 73.2 | 103 | 245 | 12 | 67 | 70 | 50 | 8.5 | 6.5 | 14 | |
| 2 ″ | DN50 | 40 | 164 | 82.5 | 113 | 245 | 12 | 82 | 70 | 50 | 8.5 | 6.5 | 14 | |
T型三通球阀
（图2：T型三通结构示意图）
L型三通球阀
(图3：L型三通结构示意图)
