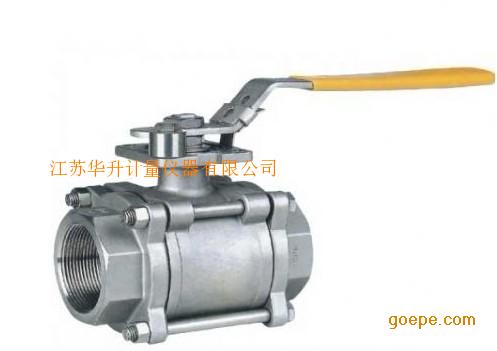

Q11F不锈钢广式球阀

品牌：华升	型号：Q11F-16P	结构形式：不锈钢广式球阀
材质：不锈钢	连接形式：多种可选择	公称通径：可选 mm
压力环境：可选	工作温度：可选	驱动方式：手动
流动方向：单向	标准：国标	零部件及配件：配件
用途：截止	类型：二通式	作用对象：管路

产品特性：不锈钢广式球阀,Q11Y-300Lb不锈钢广式球阀,不锈钢广式球阀生产厂家,Q11F-16P不锈钢广式球阀

产品简介：品牌:华升 ;型号:Q11F-16P ;结构形式:不锈钢广式球阀 ;材质:不锈钢 ;连接形式:多种可选择 ;公称通径:可选 mm;压力环境:可选 ;工作温度:可选 ;驱动方式:手动 ;流动方向:单向 ;标准:国标 ;零部件及配件:配件 ;用途:截止 ;类型:二通式 ;作用对象:管路

金湖县华升计量仪器有限公司

详细介绍：

不锈钢一体式球阀

Q11F 1PC 2PC 3PC

压力范围:1.6Mpa~320Mpa 100Lb~1500Lb

一片式主要外型连接尺寸参数

单位 mm

产品型号 Type	公称通径 DN	PN1.6/2.5/4.0MPa Class 150Lb/Class 300Lb							WT (kg)
产品型号 Type	公称通径 DN	L	d	G	D	B	H	W	WT (kg)
Q11F-16C Q11F-16P Q11F-16RQ11F-25C Q11F-25P Q11F-25RQ11F-40C Q11F-40P Q11F-40RQ11F-150Lb Q11Y-300Lb	6	60	8	1/4"	30	11.5	56	110	0.26
	10	60	10	3/8"	31	11.5	58	110	0.30
	15	60	10	1/2"	32	14	58	110	0.36
	20	67	13.5	34/"	38	15	62	110	0.45
	25	73	18	1"	45	15	68	110	0.65
	32	90	22	1¹/4"	54	18	75	150	0.95
	40	98	26	1¹/2"	63	19	83	150	1.47
	50	112	32.8	2	73	19	90	180	1.94

二件式不锈钢球阀连接尺寸参数单位 mm

产品型号 Type	公称通径 DN	PN1.6/2.5/4.0MPa Class 150Lb/Class 300Lb							WT (kg)
产品型号 Type	公称通径 DN	L	d	G	D	B	H	W	WT (kg)
Q11F-16C Q11F-16P Q11F-16RQ11F-25C Q11F-25P Q11F-25RQ11F-40C Q11F-40P Q11F-40RQ11F-150Lb Q11Y-300Lb	10	80	10	3/8"	45	31.2	72	140	0.62
	15	90	10	1/2"	48	34.6	76	140	0.87
	20	100	13.5	34/"	58	41.6	81	160	2
	25	115	18	1"	66	53.1	92	180	4
	32	130	22	1¹/4"	80	63.5	112	200	5
	40	150	26	1¹/2"	90	69.3	121	250	7.5
	50	180	32.8	2"	114	86.5	137	300	10

3PQ11F 三片式不锈钢球阀连接尺寸参数

产品型号 Type	公称通径 DN	PN1.6/2.5/4.0MPa Class 150Lb/Class 300Lb					WT (kg)
产品型号 Type	公称通径 DN	L	d	G	B	W	WT (kg)
Q11F-16C Q11F-16P Q11F-16RQ11F-25C Q11F-25P Q11F-25RQ11F-40C Q11F-40P Q11F-40RQ11F-150Lb Q11Y-300Lb	10	65	8	3/8"	40	110	0.6
	15	75	11	1/2"	46	110	0.72
	20	80	14	34/"	54	110	0.9
	25	90	21	1"	64	140	1.7
	32	110	25	1¹/4"	659	140	1.9
	40	120	32	1¹/2"	76	155	3.1
	50	140	38	2"	86	180	4.3
