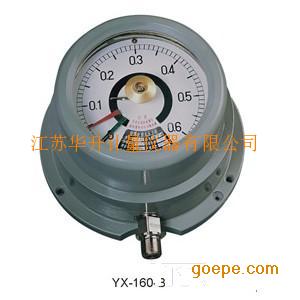

YTX-100B防爆电接点压力表
YTX-100B防爆电接点压力表
| 品牌：华升 | 型号：YTX-100B | 加工定制：是 | ||||
| 类型：电接点 | 测量范围：可选 MPa | 精度等级：可选 | ||||
| 联接型式：可选 | 公称直径：可选 mm | 环境温度：可选 ℃ |
产品特性：-0.1~ 0 Mpa防爆电接点压力表,膜盒防爆电接点压力表,YTX-150B防爆电接点压力表,防爆电接点真空压力表
产品简介：品牌:华升 ;型号:YTX-100B ;加工定制:是 ;类型:电接点 ;测量范围:可选 MPa;精度等级:可选 ;联接型式:可选 ;公称直径:可选 mm;环境温度:可选 ℃
金湖县华升计量仪器有限公司
详细介绍：
注：本仪表为常闭型。测量有腐蚀性、结晶与凝固性介质时，需采用耐酸、防腐或隔膜防爆电接点压力表，测量微小压力（10Kpa ~ 60Kpa），需采用膜盒防爆电接点压力表,测量有震动的场合请选用磁助式电接点压力表或采用数字防爆电接点压力表，
二、基本参数
1、技术数据

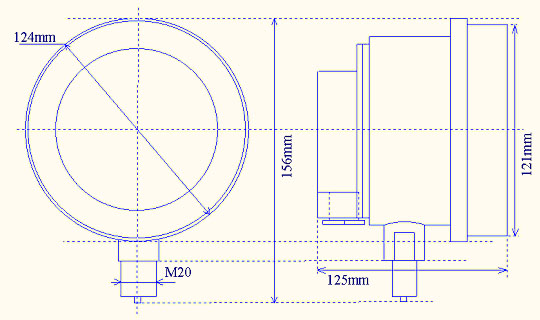

2、 外型尺寸:YTX-100-B

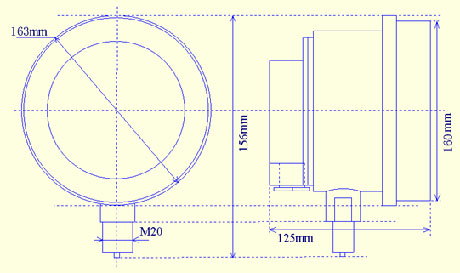

外型尺寸:YTX-150-B
三、结构与工作原理
1、仪表外壳采用隔爆结构，当其外壳内部的爆炸性混合物因受到火花或电弧影响，发生爆炸时，不至引起外部爆炸性混合物爆炸，从而达到防爆的目地。
2、仪表由弹簧管压力表和一个电接装置组成。
仪表工作原理：当被测介质进入弹簧管，使其产生的位移，经过传动机构放大后，指针将被测压力值，在刻度盘上指示出来，同时指针带动电接装置的活动触头，当压力达到预定值时，活动触头与设定针的触头接触，接通电路。
3、进线橡胶密封圈内径○10mm,邵尔氏硬度45-55配用电缆外径○9.8mm，500VBX型肆芯橡皮线（4XI）
4、接线方式

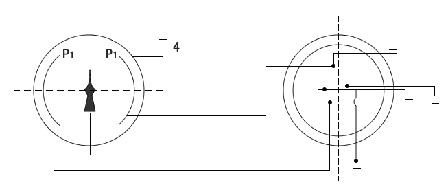

电气线路示意图
四、使用、维护与检修
1、仪表应安装在周围环境-20℃~ 40℃，相对温度不大于80%，海拔高度低于2000m，在按装地点，月平均气温不高于+30℃，由于温度的变化，允许在压力表的表面产生凝霜，被测介质温度＜70℃，（如果用于蒸汽等高温介质测量时，应选用耐温防爆电接点压力表）。
2、仪表必须垂直安装，并力求与测定点保持同一水平位置，否则应计入液位差引起的附加误差。
3、仪表的电器线路（参照附图2），接妥后认真检查并进行试动作上。
4、仪表压力部分一般使用压力上限3/4。
5、在调节仪表给定单时（通过调节旋纽，将上、下限定指针调到给定值）应先调节下线给定值而后调节上线给定值。
6、打开出线盒或调节给定值范围时需切断电源后进行。
二、基本参数
1、技术数据
|
仪表名称 |
测量范围 ( Mpa ) |
精度等级 % |
接点参数 |
仪表重量 （Kg ） |
|
防爆电接 点压力表 |
0 ~ 60 Mpa |
1.5% |
额定电压 AC380V DC220V 额定电流 1A 触头功率 10伏安 |
2 |
|
防爆电接 点真空表 |
-0.1~ 0 Mpa |
|||
|
防爆电接 点压力真 空 表 |
-0.1~ 2.4Mpa |
|
||
|
磁助式防 爆电接点 压力表 |
0 ~ 60 Mpa -0.1~ 0 Mpa -0.1~ 2.4Mpa |
触头功率 30伏安 |
2.1 |
|
|
膜盒防爆 电接点压 力 表 |
0~10~60Kpa |
2.5% |
触头功率 10伏安 |
2 |
|
数字防爆 电接点压 力 表 |
0~10~600Kpa 0～100Mpa -0.1～ 0 Mpa -0.1～2.4Mpa |
0.5% 0.25% |
触头功率 5A（AC250V） |
1.75 |
外型尺寸:YTX-150-B
三、结构与工作原理
1、仪表外壳采用隔爆结构，当其外壳内部的爆炸性混合物因受到火花或电弧影响，发生爆炸时，不至引起外部爆炸性混合物爆炸，从而达到防爆的目地。
2、仪表由弹簧管压力表和一个电接装置组成。
仪表工作原理：当被测介质进入弹簧管，使其产生的位移，经过传动机构放大后，指针将被测压力值，在刻度盘上指示出来，同时指针带动电接装置的活动触头，当压力达到预定值时，活动触头与设定针的触头接触，接通电路。
3、进线橡胶密封圈内径○10mm,邵尔氏硬度45-55配用电缆外径○9.8mm，500VBX型肆芯橡皮线（4XI）
4、接线方式
电气线路示意图
四、使用、维护与检修
1、仪表应安装在周围环境-20℃~ 40℃，相对温度不大于80%，海拔高度低于2000m，在按装地点，月平均气温不高于+30℃，由于温度的变化，允许在压力表的表面产生凝霜，被测介质温度＜70℃，（如果用于蒸汽等高温介质测量时，应选用耐温防爆电接点压力表）。
2、仪表必须垂直安装，并力求与测定点保持同一水平位置，否则应计入液位差引起的附加误差。
3、仪表的电器线路（参照附图2），接妥后认真检查并进行试动作上。
4、仪表压力部分一般使用压力上限3/4。
5、在调节仪表给定单时（通过调节旋纽，将上、下限定指针调到给定值）应先调节下线给定值而后调节上线给定值。
6、打开出线盒或调节给定值范围时需切断电源后进行。
|
防爆电接点压力表选型表： |
|||||||||||||||
| 型 号 | 说 明 | ||||||||||||||
| YTX-100/150B | |||||||||||||||
| YTX-100/150B | 通用型防爆电接点压力表 | ||||||||||||||
| YWX-100/150B | 高温型防爆电接点压力表 | ||||||||||||||
| YXC-100/150B | 磁助式防爆电接点压力表 | ||||||||||||||
| YOX-100/150B | 禁油(氧用)型防爆电接点压力表 | ||||||||||||||
| YAX-100/150B | 氨用型防爆电接点压力表 | ||||||||||||||
| YMLX-100/150B | 螺纹连接隔膜防爆电接点压力表 | ||||||||||||||
| YMFX-100/150B | 法兰连接隔膜防爆电接点压力表 | ||||||||||||||
| YTZX-100/150B | 远传型防爆电接点压力表 | ||||||||||||||
| YEX-100/150B | 膜盒型防爆电接点压力表 | ||||||||||||||
| YTFX-100/150B | 全不锈钢型防爆电接点压力表 | ||||||||||||||
| YTX-100/150BT | 盘装型防爆电接点压力表 | ||||||||||||||
| YTX-100/150B | 双上线防爆电接点压力表 | ||||||||||||||
| YTX-100/150B | 双下线防爆电接点压力表 | ||||||||||||||
| YTX-100/150ZTB | 轴向带边型防爆电接点压力表 | ||||||||||||||
| YTX-100/150B | 常闭型防爆电接点压力表 | ||||||||||||||
| YTX-100/150B | 光电式防爆电接点压力表 | ||||||||||||||
| CYX-100B | 数字防爆电接点压力表 | ||||||||||||||
|
精度等级 |
A | 精度 ≤1.5% | |||||||||||||
| B | 精度 ≤2.5% | ||||||||||||||
| C | 精度 ≤0.5% | ||||||||||||||
| D | 精度 ≤0.25% | ||||||||||||||
| 1 | 0～100Mpa | ||||||||||||||
| 测量范围 | 2 | 0～10Kpa～600Kpa | |||||||||||||
| 3 | -0.1～0 Mpa | ||||||||||||||
| 4 | -0.1～2.4Mpa | ||||||||||||||
| L1 | M20*1.5 | ||||||||||||||
| 连接螺纹 | L2 | 1/2NPT G1/2 ZG1/2 | |||||||||||||
| L3 | 特殊连接螺纹 | ||||||||||||||
| F | 法兰连接 | ||||||||||||||
| 连接型式 | Ⅰ | 径向无边 | |||||||||||||
| T | 径向后带边 | ||||||||||||||
| 仪表外型 | mm | 100/150mm表面 | |||||||||||||
| 温度组别 | T1 | -20℃～450℃ | |||||||||||||
| T2 | -20℃～300℃ | ||||||||||||||
| T3 | -20℃～200℃ | ||||||||||||||
| T4 | -20℃～135℃ | ||||||||||||||
| T5 | -20℃～100℃ | ||||||||||||||
| T6 | -20℃～85℃ | ||||||||||||||
| T | -165℃～300℃ | ||||||||||||||
|
显示方式 |
D1 | 指针显示 | |||||||||||||
| D2 | 数字显示 | ||||||||||||||
