YTF-60防浅压力表
YTF-60防浅压力表
| 品牌：华升 | 型号：YTF-60 | 加工定制：是 | ||||
| 类型：防浅压力表 | 测量范围：可选 MPa | 精度等级：可选 | ||||
| 联接型式：可选 | 公称直径：可选 mm | 环境温度：可选 ℃ |
产品特性：YTF-150防浅压力表,Z-60真空压力表,Z-100真空压力表,YTF-80防浅压力表
产品简介：品牌:华升 ;型号:YTF-60 ;加工定制:是 ;类型:防浅压力表 ;测量范围:可选 MPa;精度等级:可选 ;联接型式:可选 ;公称直径:可选 mm;环境温度:可选 ℃
金湖县华升计量仪器有限公司
详细介绍：
YTF-60◇80◇100◇150◇200◇250
此仪表是由测量系统（包括接头、弹簧管、齿轮传动机构）、指示部分（包括指针、度盘）、表壳部分组成。其工作原理是基于弹性元件- 弹簧管变形。当被测介质由接头进入弹簧管自同端产生位移，此位移借助连杆经齿轮传动机构的压力传递和放大、使指针在度盘上指示出压力。

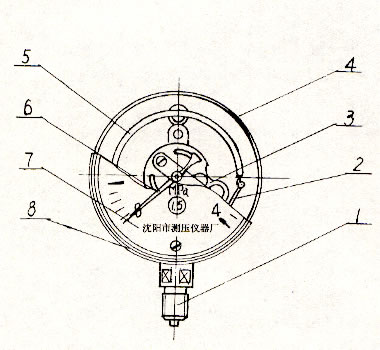

1.接头 2.连杆 3.传动机构 4.表壳 5.弹簧管 6.指针 7.度盘 8.罩圈
型式、规格及安装尺寸
安装与使用
1、 仪表使用环境温度为-40 ~ 70 ℃，相对湿度不大于80%。如果偏差正常使用温度20±5℃时，须计入温度附加误差。
2、 仪表必须埀安装，力求与测定点保持同一水平，如相差过高应计入液柱所引起的附加误差，测量气体时不必考虑。安装时勿将表壳后部防爆口阻塞，以免影响防爆性能。
3、 仪表正常使用的测量范围：在静压下不超过测量上限的3/4，在波动压力下不应超过测量上限的2/3。在上述两种压力情况下压力表测量最低压力都不应低于测量上限的1/3，测量真空时真空部分全部使用。
4、 使用时如果遇到仪表指针矢灵或内部机件松动、不能正常工作等故障时应进行检修，如是我厂产品质量问题，实行三包。
5、 仪表应避免震动和碰撞，以免损坏。
6、 订货时请注明：仪表型号及名称;仪表的测量范围;仪表的精度等级;仪表的包装要求和其它。
7、 根据用户使用要求可进行特殊设计。
8、 使用中的仪表，按使用情况必须定期检验。
YTFZ-60◇80◇100◇150
Z-60◇80◇100◇150
防浅压力表 压力真空表 真空表（全不锈钢）
用 途
防浅压力表、压力真空表、真空表适用于测量有腐蚀作用的液体、气体及蒸汽的压力或真空，在环境条件较恶劣的情况下可直接使用，广泛用于石油、电力、冶金、机械等行业
结 构 与 原 理此仪表是由测量系统（包括接头、弹簧管、齿轮传动机构）、指示部分（包括指针、度盘）、表壳部分组成。其工作原理是基于弹性元件- 弹簧管变形。当被测介质由接头进入弹簧管自同端产生位移，此位移借助连杆经齿轮传动机构的压力传递和放大、使指针在度盘上指示出压力。
1.接头 2.连杆 3.传动机构 4.表壳 5.弹簧管 6.指针 7.度盘 8.罩圈
型式、规格及安装尺寸
|
型 号 |
结构形式 | 精度等级 | 测量范围Mpa | D | d0 | d1 | D | H2 | d | |
| Y- 40 | Ⅰ | 4 | 0～0.25～4 | ￠40 | 40 | M10*1 | ||||
| Y- 40Z | Ⅱ | 40 | ||||||||
| Y- 60 | Ⅰ | 2.5 | Y-0～0～60 | ￠60 | 60 | M14*1.5 | ||||
| Y- 60Z | Ⅱ | 60 | ||||||||
| Y- 60ZT | Ⅲ | YZ-0～0.06～2.4 | 72 | 5 | 18 | |||||
| Y- 60T | Ⅳ | 72 | 5 | 18 | ||||||
| Z- -0.1～0 | ||||||||||
| Y- 100 | Ⅰ | 1.5 | Y-0～0～60 | ￠100 | 100 | M20*1.5 | ||||
| Y- 100Z | Ⅱ | 100 | ||||||||
| Y- 100ZT | Ⅲ | YZ-0～0.06～2.4 | 118 | 6 | 35 | |||||
| Y- 100T | Ⅳ | 118 | 6 | 35 | ||||||
| Z- -0.1～0 | ||||||||||
| Y- 150 | Ⅰ | Y-0～0～60 | ￠150 | 125 | ||||||
| Y- 150Z | Ⅱ | 125 | ||||||||
| Y- 150ZT | Ⅲ | YZ-0～0.06～2.4 | 165 | 6 | 60 | |||||
| Y- 150T | Ⅳ | 165 | 6 | 60 | ||||||
| Z- -0.1～0 | ||||||||||
| Y- 200 | Ⅰ | 1.5 | Y-0～0～60 | ￠200 | 150 | M20*1.5 | ||||
| Y- 200Z | Ⅱ | 150 | ||||||||
| Y- 200ZT | Ⅲ | YZ-0～0.06～2.4 | 215 | 6 | ||||||
| Y- 250 | Ⅰ | 1.5 | Y-0～0～60 | ￠250 | 175 | M20*1.5 | ||||
| Y- 250Z | Ⅱ | 175 | ||||||||
| Y- 250ZT | Ⅲ | YZ-0～0.06～2.4 | 272 | 6 |
安装与使用
1、 仪表使用环境温度为-40 ~ 70 ℃，相对湿度不大于80%。如果偏差正常使用温度20±5℃时，须计入温度附加误差。
2、 仪表必须埀安装，力求与测定点保持同一水平，如相差过高应计入液柱所引起的附加误差，测量气体时不必考虑。安装时勿将表壳后部防爆口阻塞，以免影响防爆性能。
3、 仪表正常使用的测量范围：在静压下不超过测量上限的3/4，在波动压力下不应超过测量上限的2/3。在上述两种压力情况下压力表测量最低压力都不应低于测量上限的1/3，测量真空时真空部分全部使用。
4、 使用时如果遇到仪表指针矢灵或内部机件松动、不能正常工作等故障时应进行检修，如是我厂产品质量问题，实行三包。
5、 仪表应避免震动和碰撞，以免损坏。
6、 订货时请注明：仪表型号及名称;仪表的测量范围;仪表的精度等级;仪表的包装要求和其它。
7、 根据用户使用要求可进行特殊设计。
8、 使用中的仪表，按使用情况必须定期检验。
