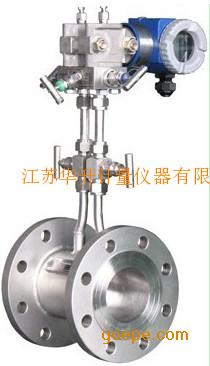

一、概述

        ZJ-LG孔板流量计有悠久的历史背景，上海正举自动化仪表有限公司各种试验数据齐全。结构简单，无可动部件、长期使用稳定可靠，精度高。有丰富的设计制造和应用经验。标准化程度高，线性好，可不必进行实流标定。孔板流量计有可靠的实验数据和完善的国际、国家标准GB2624-93。在国外和国内有着其固有的巨大市场，用户熟悉、数据完善；遵循国际标准计算与加工、使用灵活方便；国内目前流量测量中应用最广泛的仍然是差压式流量计，据有关资料的估计占流量仪表总用量的75%-85%之间。它在蒸汽锅炉、石油、化工、钢铁、电力、水利、造纸、制药、食品和化纤等行业中被广泛使用。

二、原理及结构：
        充满管道的流体，当它们流经管道内的流量孔板时，流速将在流量孔板的节流处形成局部收缩，从而使流速加快，静压力降低，于是在标准孔板前后便产生了压力降或叫压差，介质流动的流量愈大，在流量孔板前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程式（能量守恒定律）的原理为基础的。

 三、主要技术参数
                        ▲公称通径： DN20 – DN1000
                        ▲依据国家标准GB/T2624-93进行设计制造
                        ▲依据国家检定规程JJG 640-94进行出厂检定
                        ▲基本精度： ±0.5%、±1%、±1.5%
                        ▲流量范围： ≥ 1:15
                        ▲公称压力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）
                        ▲被测介质：饱和蒸气、过热蒸气、 水、空气、天然气、其它混合介质
                        ▲被测介质温度：-10℃~+450℃
                        ▲供电电源：智能流量积算仪220VAC， 流量变送器24VDC（由积算仪供电），
                        ▲输出信号： 4-20mA DC或RS485通讯
                        ▲防爆性能： 本安型ibIICT5
                        三、安 装
                        ▲可水平、垂直安装，应保证管内充满液体。
                        ▲孔板流量计前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。
                        ▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。
                        订货时请详细提供以下数据：
                        （1）被测介质 名称
                        （2）最大、常用、最小流量。
                        （3）工作压力、工作温度
                        （4）介质密度、粘度 （水，蒸汽，常用气体可以不提供）
                        （5）管道材质、内径、外径
