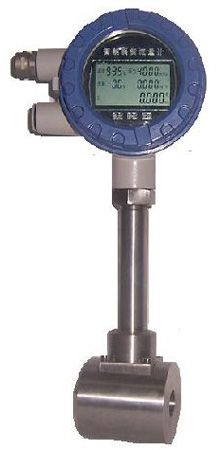

夹装式涡街流量计
| 品牌：华升 | 型号：HS-LUGB | 加工定制：是 | ||||
| 类型：涡街 | 测量范围：可选 m3/h | 公称通径：可选 mm | ||||
| 适用介质：可选 | 工作压力：可选 MPa | 工作温度：可选 ℃ |
金湖县华升计量仪器有限公司
| 被测介质 | 液体、气体、蒸汽 | ||
| 公称通径 | 法兰连接式25～300 | 夹装式25～300 | |
| 公称压力MPa |
1.6 ～ 6.4 |
||
| 介质温度℃ | －40～+300℃ | ||
| 准确度 | 液体±0.5% | 气体±1.0%蒸汽±1.5% | |
| 范围度 | 10：1 | ||
| 重复性 | ≤0.2% | ||
| 供电电源 | 电池供电或24VDC | ||
| 显示方式 | 瞬时流量6位累积流量8位 | ||
| 输出信号 | 电隔离二线制4～20毫安或脉冲输出 | ||
| 测量管材料 | S304或按用户要求提供 | ||
| 防爆标志 | ExdⅡBT4 | ||
| 防护等级 | IP67 | ||
| 法兰标准 | GB9119－88 | ||
| 直管段长度 | 上游：≥10DN、下游：≥5DN | ||
标况流量范围简表：单位（m3/h）
|
流量 口径 |
液体流量范围 |
气体流量范围 |
饱和蒸汽流量范围 |
|||
|
最小流量 |
最大流量 |
最小流量 |
最大流量 |
最小流量 |
最大流量 |
|
|
DN25 |
0.9 |
14 |
8.3 |
110 |
13 |
1500 |
|
DN40 |
2.5 |
35 |
26 |
300 |
25 |
4400 |
|
DN50 |
3.3 |
55 |
36 |
480 |
40 |
6800 |
|
DN80 |
8.0 |
150 |
90 |
1300 |
100 |
19000 |
|
DN100 |
14 |
240 |
140 |
2000 |
160 |
29000 |
|
DN150 |
38 |
450 |
290 |
4100 |
350 |
66000 |
|
DN200 |
70 |
850 |
620 |
7500 |
620 |
118000 |
|
DN250 |
130 |
1300 |
700 |
12500 |
970 |
185000 |
|
DN300 |
180 |
2000 |
920 |
16500 |
1400 |
267000 |
基本结构和安装尺寸
流量计由表体、支柱和放大显示装置组成。有两种与管道连接的方式，即法兰卡装方式和法兰连接方式。图2为法兰卡装示意，图3是法兰连接示意，表1、表2为有关参考尺寸。
图1 法兰卡装方式 图2 法兰连接方式
表1 法兰卡装参考尺寸 （mm）
|
DN |
L1 |
L2 |
D |
H |
配无缝钢管 |
|
25 |
80 |
115 |
110 |
430 |
Ф32*3.5 |
|
40 |
106 |
145 |
150 |
475 |
Ф49*4.5 |
|
50 |
106 |
145 |
160 |
485 |
Ф60*5 |
|
80 |
106 |
155 |
205 |
520 |
Ф91*5.5 |
|
100 |
106 |
155 |
235 |
550 |
Ф111*5.5 |
|
125 |
140 |
190 |
250 |
570 |
Ф134*7 |
|
150 |
153 |
205 |
280 |
600 |
Ф163*6.5 |
|
200 |
173 |
230 |
340 |
660 |
Ф212*6 |
|
250 |
183 |
250 |
390 |
710 |
Ф262*6 |
|
300 |
185 |
250 |
450 |
760 |
Ф327*13.5 |
表2 法兰连接参考尺寸 (mm)
|
DN |
L |
H |
D1 |
D |
螺栓 只数 |
|
80 |
255 |
375 |
160 |
200 |
M16*70 8 |
|
100 |
280 |
410 |
190 |
235 |
M20*70 8 |
|
150 |
330 |
475 |
250 |
300 |
M24*80 8 |
|
200 |
380 |
535 |
310 |
360 |
M24*80 12 |
|
250 |
430 |
600 |
370 |
425 |
M27*90 12 |
|
300 |
480 |
660 |
430 |
485 |
M27*90 16 |
