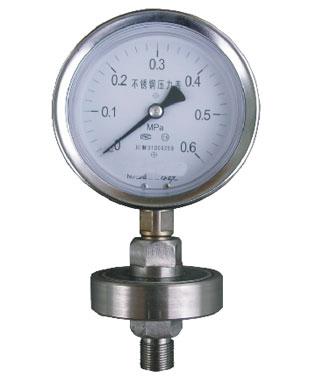

螺纹连接隔膜压力表
螺纹连接隔膜压力表
| 品牌：华升 | 型号：Y100ML | 加工定制：是 | ||||
| 类型：膜盒 | 测量范围：可选 MPa | 联接型式：可选 | ||||
| 公称直径：可选 mm |
产品特性：隔膜压力表 Y100ML,螺纹连接隔膜压力表,法兰连接隔膜压力表,隔膜压力表
产品简介：品牌:华升 ;型号:Y100ML ;加工定制:是 ;类型:膜盒 ;测量范围:可选 MPa;联接型式:可选 ;公称直径:可选 mm
金湖县华升计量仪器有限公司
详细介绍：
隔膜表主要用于石油、化工、制药、食品、轻纺等工业部门生产过程中压力检测。
结构原理
隔膜压力表由各种通用型压力仪表和不同结构的隔膜隔离器组成一个封闭系统，内充密封液。当被测介质的压力作用于隔膜时，则隔膜产生变形，压缩封闭系统中的封闭液。由于密封液的固有性质，使压力仪表中的弹性元件产生相应的弹性变形---位移，经指示装置显示压力值。当隔膜的刚度足够小时，则压力仪表指示的压力就近于被测介质的压力值
结构原理
隔膜压力表由各种通用型压力仪表和不同结构的隔膜隔离器组成一个封闭系统，内充密封液。当被测介质的压力作用于隔膜时，则隔膜产生变形，压缩封闭系统中的封闭液。由于密封液的固有性质，使压力仪表中的弹性元件产生相应的弹性变形---位移，经指示装置显示压力值。当隔膜的刚度足够小时，则压力仪表指示的压力就近于被测介质的压力值
由于隔膜压力表系统由填充了密封液作为传递压力的介质，则由于密封液的温度体膨胀系数，使压力仪表随受压部温度升高而示值也升高，其温度影响量与密封液体膨胀系数，隔膜刚度以及受压部温度有关，尤其对于低量程的压力仪表，则影响更明显。一般受压部温度误差规定不大于0.1%/℃。故隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量两者之和。
2、精度等级：1.6级；2.5级
3、测量范围（Mpa)螺纹连接式：~0.1~0/0~60/0~100
法兰连接式：~0.1~0/0~25
卡箍卫生型：~0.1~0/0~2.5
4、隔膜材料：0Crl7Nil2Mo2(316)；蒙乃尔合金(Cu30Ni70)；哈氏合金(H276C)；钽(Ta)及氟塑料(F4)。
5、内部填充工作液：(1)硅油 ；(2)根据客户需求填充
6、工作条件：
(1)温度：环境温度-20~+55℃；被测介质温度-20~+55℃
(2)工作压力：静负荷：用至测量上限值的3/4
(3) 交变负荷：用至测量上限值的2/3
(4) 短时压力：用至测量上限值
7 、连接尺寸
(1)螺纹连接：M20*1.5(G3/8″ G1/2″)
(2)法兰连接：
A.机械工业部标准JB81-94《平焊钢法兰》
B.化学工业部标准《耐酸平焊钢法兰》
C.根据用户需求定制
8、仪表外径：φ60mm；φ75mm；φ100mm；φ150mm
9、仪表执行标准JB/T8624-1997
|
隔膜压力表型号
|
D
|
B
|
H
|
隔膜压力表直径
|
d
|
||
|
0.1～2.5MPa
|
4～25MPa
|
||||||
|
螺栓压膜片式
|
Y100-ML
|
100
|
42
|
149
|
96
|
92
|
M20×1.5
G1/2"
G3/8"
|
|
Y150-ML
|
150
|
48
|
179
|
96
|
92
|
||
|
螺纹压膜片式
|
Y100-ML
|
100
|
42
|
147
|
78
|
48
|
|
|
Y150-ML
|
150
|
48
|
177
|
78
|
48
|
||
