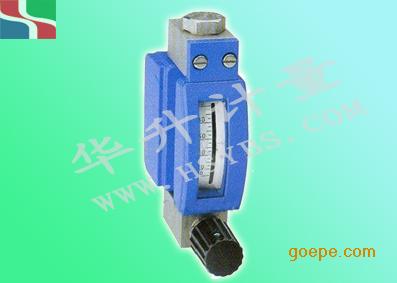

微小流量金属管浮子流量计
微小流量金属管浮子流量计
| 品牌：华升 | 型号：HS-LZZW系列 | 加工定制：是 | ||||
| 类型：变面积式 | 测量范围：可选 m3/h | 精度等级：可选 | ||||
| 公称通径：可选 mm | 适用介质：可选 | 工作压力：可选 MPa | ||||
| 工作温度：可选 ℃ |
产品特性：远传金属管浮子流量计,不锈钢金属管浮子流量计,DN15金属转子流量计,LZZW系列金属管浮子流量计
产品简介：品牌:华升 ;型号:HS-LZZW系列 ;加工定制:是 ;类型:变面积式 ;测量范围:可选 m3/h;精度等级:可选 ;公称通径:可选 mm;适用介质:可选 ;工作压力:可选 MPa;工作温度:可选 ℃
金湖县华升计量仪器有限公司
详细介绍：
一、型号命名
|
结构形式B（介质流向）
|
接液材质C
|
附加功能D
|
|||
|
1
|
测进测出
|
RR1
|
1Cr18Ni9Ti
|
K1
|
带一上限报警点
|
|
2
|
下进上出
|
RL
|
316L
|
K2
|
带一下限报警点
|
|
|
|
|
|
K12
|
带一上限和一下限报警点
|
二、主要技术参数
1.测量范围：水 （20℃） （0.3～100）L/h
空气 （20℃ 101325Pa） （1.2～3400）L/h
2.量程比： 10：1
3.准确度等级： 4级
4.最大工作压力：2.5MPa （根据需要可增加）
5.介质温度：-80～+150℃
6.环境温度：-25～+65℃
7.连接方式： 1/4＂NPT内螺纹或Φ6（Φ8）卡套连接或按用户要求
水平连接/垂直连接
8.限位报警：1～2个报警开关（可选）
9.尺寸：总体尺寸 110mm
安装中心距 90mm
三、测量范围
|
锥管号 |
水 (20℃ L/h)
|
空气
(20℃ 101325Pa L/h)
|
最大压力损失 (KPa)
|
|
W01
|
-
|
1.2~12
|
1.0
|
|
W02
|
-
|
5~50
|
1.2
|
|
W03
|
0.3~3
|
10~100
|
1.4
|
|
W04
|
0.5~5
|
15~150
|
1.5
|
|
W05
|
1~10
|
40~400
|
1.8
|
|
W06
|
2.5~25
|
80~800
|
3.5
|
|
W07
|
4~40
|
125~1250
|
6.5
|
|
W08
|
6~60
|
200~2000
|
13.0
|
|
W09
|
8~80
|
250~2500
|
23.5
|
|
W10
|
10~100
|
340~3400
|
40.0
|
四、零部件材质
|
零部件
|
标准型
|
特殊型
|
|
基座
|
不锈钢
|
316L或按用户要求
|
|
锥管浮子
|
不锈钢
|
316L或按用户要求
|
|
指示器外壳
|
铸铝
|
|
